Calculateur d’abaissement
CA5
Le calculateur Dimming 5 permet d’attribuer un certain niveau d’éclairement à différents moments de la journée (de 2 à 5 créneaux).
Sur la base du temps de fonctionnement quotidien du luminaire, un microprocesseur dans l’unité de puissance est capable de déterminer le « milieu de la nuit » ; les périodes d’abaissement sont ajustées autour du « milieu de la nuit » ainsi défini.
Les durées et les niveaux d’abaissement sont préprogrammés en usine.
CA2P
Ce module à installer à la base du poteau permettra :
- soit de modifier le réglage du courant constant des LED, courant réglable
- soit d’appliquer un scénario d’abaissement contrôlé.
Cette option permet de sélectionner une plage de puissance réduite à partir de scénarios prédéfinis, avec deux seuils au début et à la fin de la nuit.
Un niveau d’éclairage lui est attribué avec des points de consigne haut et bas.
Les paramètres sont réglés en usine et peuvent être modifiés sur place après l’installation.

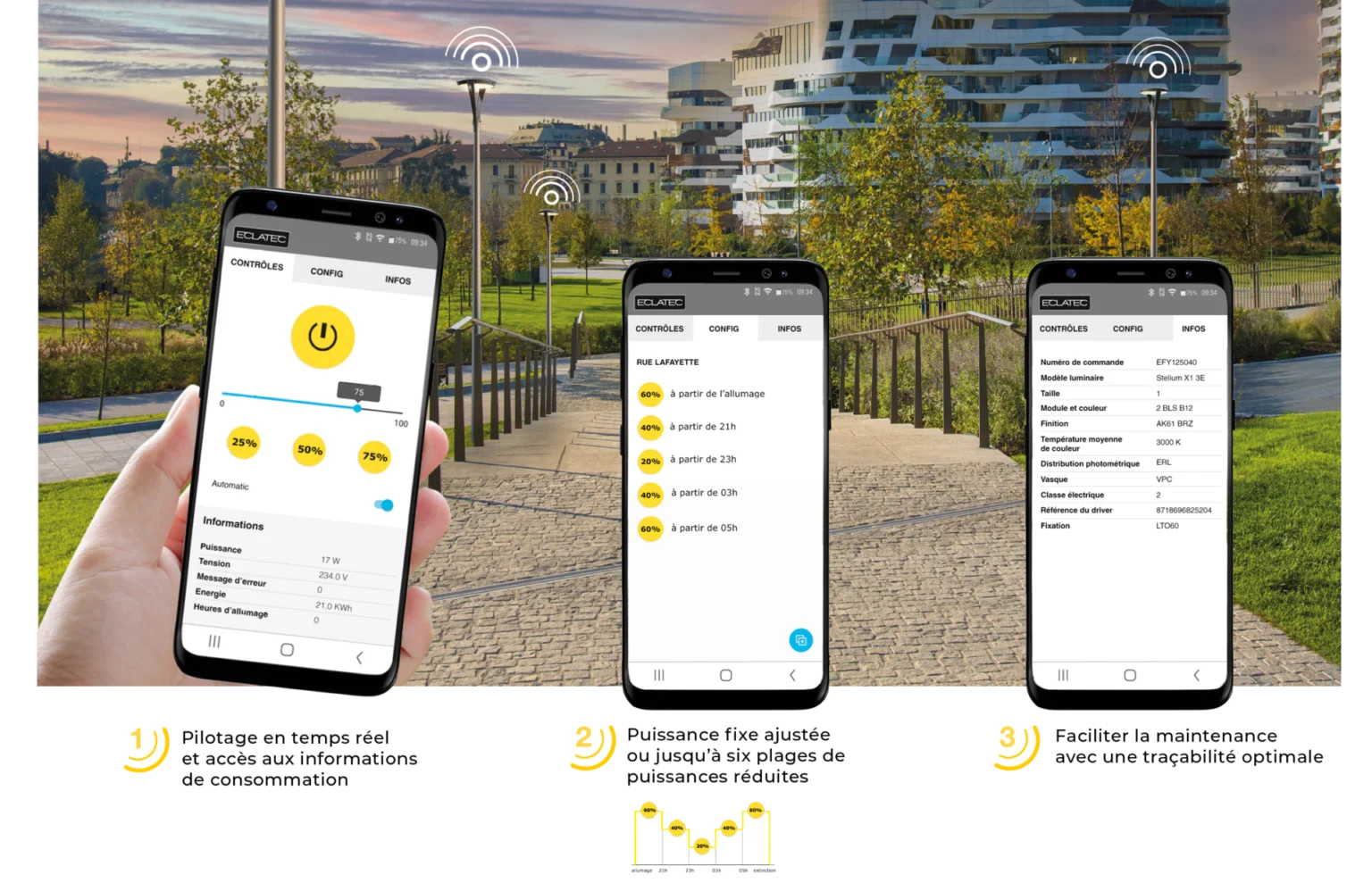

CA2P Bluetooth
Le module Bluetooth CA2P est installé sur les luminaires GHM et communique avec le pilote D4i.
Il permet :
De configurer le luminaire :
- Soit en définissant jusqu’à 6 plages de puissance réduite et en configurant leurs plages horaires.
- Ou en configurant une puissance définie pour toute la nuit.
De contrôler et surveiller les luminaires en temps réel :
- Allumage, extinction, variation de puissance configurable de 0 à 100%…
- Lecture des données de consommation (nombre d’heures de fonctionnement, énergie consommée, puissance et tension).
- État de fonctionnement du luminaire.
De faciliter la maintenance grâce à une traçabilité optimale :
- En listant toutes les spécifications du luminaire (référence du driver, module LED, …)
Courant réglable (REP)
Cette option permet d’ajuster le courant d’alimentation des LED.
La puissance réglée en usine peut être modifiée sur place après l’installation des luminaires.
Cette opération peut être effectuée par un opérateur qualifié en électricité en agissant sur un interrupteur rotatif situé sur un module installé au pied du mât, sans couper l’alimentation électrique.
Ce module communique avec le luminaire via un protocole DALI.
Il est donc possible d’évoluer ultérieurement et facilement vers un système de télégestion utilisant le même protocole.
Flux compensé (FC)
L’option FC compense la dépréciation du luminaire en augmentant progressivement le courant d’alimentation de la LED, de manière autonome et en fonction du nombre d’heures de fonctionnement.
Le flux lumineux du luminaire est ainsi maintenu constant tout au long de sa durée de vie, fournissant toujours la quantité de lumière optimale requise.
La fonction FC ne concerne que certains luminaires (voir le tableau des solutions led) ; elle peut être activée sans aucune autre option, mais elle est également compatible avec les options Dimming 5 et Motion 5.
Options et réglages
Version standard – Programmation usine – COMPATIBILITE FC
REP – Modifiable sur site
CA2P – Modifiable sur site
CA5 – Programmation usine – COMPATIBILITE FC
DE – Programmation usine
DEDP – Modifiable sur site
DEP – Modifiable sur site
DE+CA5 – Programmation usine – COMPATIBILITE FC
DALI – Construction – COMPATIBILITE FC
SMART-READY par Eclatec – Construction
